Banana Pi BPI-SM9：BM1688搭載のJetson互換AIモジュール

Published on
Banana Pi BPI-SM9：BM1688搭載のJetson互換AIモジュール

Banana PiはAI向けコアモジュール「Banana Pi BPI-SM9」の製品情報を公開しています。SOPHGO BM1688搭載で最大16 TOPS（INT8）表記があり、公式Docsでは複数のHDビデオストリームのデコード・解析など映像解析寄りの用途が強く意識されています。ただし電源（5V/12V）やサイズ、GbEポート数などに公式内で表記ゆれがあるため、購入時はモジュール単体・IOボード・セットのどれを指しているか確認するのが安全です。

Banana PiはBanana Pi BPI-SM9の製品情報を公開しています。公式ページ・公式Docs・公式ショップに情報が掲載されています。 本機はSOPHGO BM1688を中心に、8×Cortex-A53（1.6GHz）と最大16 TOPS（INT8）表記のAI推論を組み合わせた、映像解析寄りのコアモジュールです。 一方で、電源入力（5V/12V）やサイズ、GbEポート数などが資料間で一致しません。モジュール単体・IOボード・セットを切り分けて読む必要があり、ここを取り違えると痛いので購入前の確認は必須です。

目次

スペック

Banana Pi BPI-SM9
参考：Banana Pi Official Shop 商品ページ
■ Banana Pi BPI-SM9
CPUSOPHGO BM1688（Octa-core Arm Cortex-A53、1.6GHz表記）
NPU最大16 TOPS（INT8、条件未確認）
GPU未確認
メモリ4GB・8GB・16GB LPDDR4/LPDDR4X（SKU差あり）
ストレージeMMC（32GB、SKU差あり）、microSD（TF）、SATA 3.0 ×2（構成差あり）
有線LANGbE ×1〜2（構成により異なる）
映像出力HDMI 2.0
USBUSB Type-A・USB-C（構成により変動）
拡張M.2 Key M ×1、M.2 Key E ×1、PCIe Gen3 x2
GPIO40ピンGPIOヘッダ（開発キット側、ピン配置未確認）
冷却ファン端子（JP4：GND/12V/TACH/PWM）
電源DC 5V / DC 12V（表記ゆれあり、要確認）
サイズ260-pin SO-DIMM（寸法は要確認）
互換性Jetson Orin Nano/NX互換ピン（互換範囲・条件未確認）
OSUbuntu 22.04（記載あり）、Linux 5.10 + Qt 5.15（記載あり）

BM1688（最大16 TOPS表記）と映像I/Oを、SO-DIMMコアモジュールとIOボードの二段構成でまとめた、映像解析寄りのAIキットです。 ただし電源やサイズ、GbEポート数などの表記が揃わないため、購入前にSKU（Core board/SM9 IO/セット）を突き合わせるのが安全です。

特徴

SoC・CPU

BPI-SM9の核はSOPHGO BM1688です。CPUはCortex-A53の8コアで、制御系や軽量な前処理を回しつつ、推論はNPU側に寄せる設計が描きやすいタイプです。

発表日（発売日）は未確認です。本格的に採用判断をするなら、製品ニュースや更新履歴など「いつ出た製品か」を追っておくのが安全です。

NPU・AI性能（映像解析向けの距離感）

AI性能は最大16 TOPS（INT8）表記です。TOPSは演算条件やモデル、精度条件で見え方が変わるので、数字だけで単純比較するより「自分のモデルがBM1688でどのくらい回るか」を早めに検証したいところですね。

公式Docsの説明を見る限り、BPI-SM9は複数のHDビデオストリームをデコードして解析するような、映像入力から推論までをまとめて回す用途を強く意識しています。ここ、エッジ機器だと地味に効いてくるポイントです。

競合で言うと、Raspberry Pi 5＋Hailo-8L（13 TOPS）や、Rockchip系のNPU内蔵SBC、Jetson Orin Nano/NX系の開発キットといった選択肢があります。ただしBPI-SM9は「コアモジュールとして組み込める」前提で設計されているので、量産・筐体設計まで含めて考える人ほど刺さりやすいはずです。

メモリとストレージ（動く・書けるを優先）

ストレージはeMMCとmicroSD（TF）カードの記載があり、少なくともTF起動の導線は公式Getting Startedに用意されています。 一方で、eMMC 32GB表記はSKU差の可能性があり、購入時に構成を取り違えると「思ったより小さい」事故が起きがちです。

さらに、仕様表にはSATA 3.0が2ポートある旨の記載があります。映像解析用途だとログや録画の置き場が増えがちなので、この手のストレージI/Oはうれしいポイントです。

ただし、M.2 SSDからのブート可否や、M.2スロットの物理サイズ（2230/2242/2280など）は未確認です。筐体に入れる前提なら、ここは最初に確認すべきです。

拡張と互換性（地雷を先に潰す）

拡張としてM.2 Key MとKey Eの記載があり、PCIeはGen3 x2の表記が確認できます。一方で、公式資料内にはPCIeの追加表記（RC&EPやType-Cなど）もあり、どのレーンがどこへ出るか（共有・分岐）は未確認です。

また、公式ページではJetson Orin Nano/NX互換ピンをうたっています。ただ、ピン互換は「物理コネクタが同じ」だけでは足りず、信号の割り当て・電圧・ブート要件・ソフトウェアまで含めて成立する話です。置き換え目的で検討する場合は、ピンアサイン表とIOボード仕様を突き合わせた上で判断するのが安全です。

外観

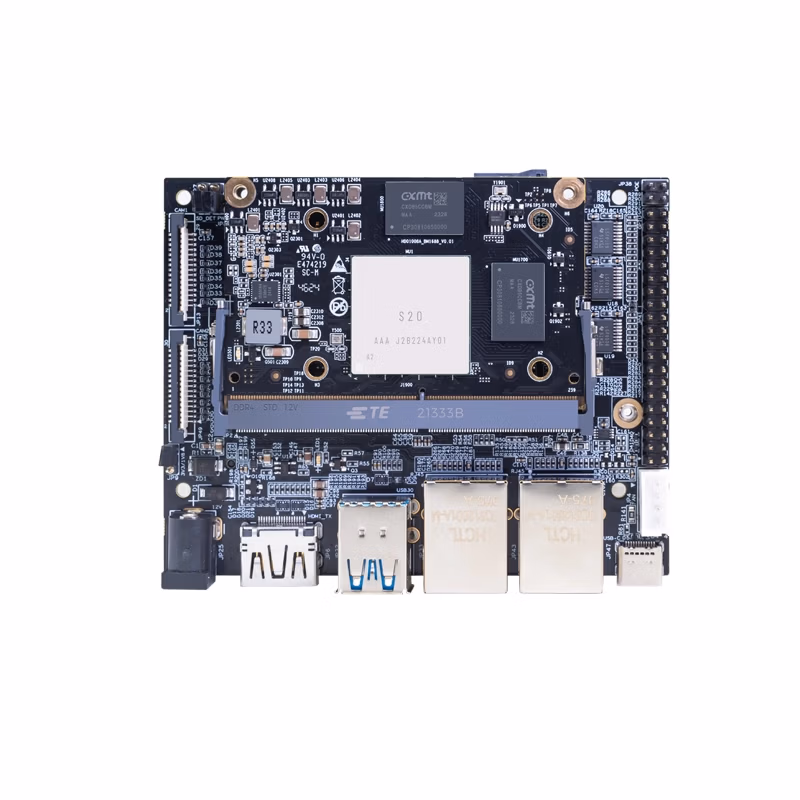

Banana Pi BPI-SM9 TOP（モジュール＋IOボード）
参考：Banana Pi Official Shop 商品ページ

IOボード上のSO-DIMMスロットにBPI-SM9モジュールが実装された状態が確認できます。主要チップと周辺実装が見えるので、ヒートシンクやエアフロー設計を考える時にイメージが作りやすい構図です。

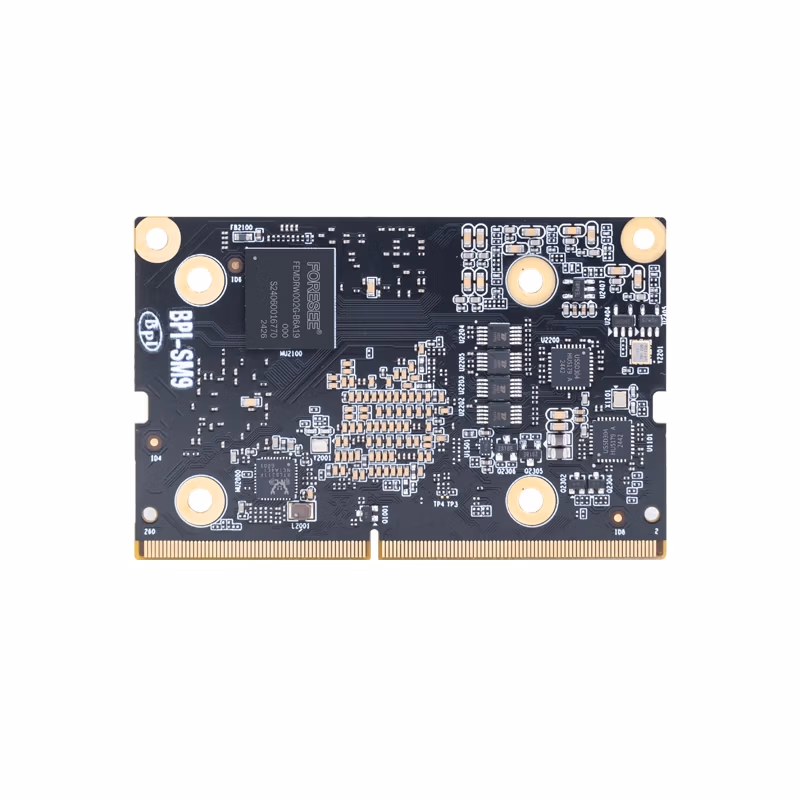

Banana Pi BPI-SM9 BOTTOM（モジュール下面）
参考：Banana Pi Official Shop 商品ページ

モジュール単体の下面で、SO-DIMMエッジコネクタと、ストレージ（eMMC）らしき実装が確認できます。 モジュール交換前提の構成では、接点保護や固定方法（ネジ穴位置・スペーサ高さ）が実装品質に直結します。重量や固定穴の確定値は未確認のため、筐体設計前に実物確認がおすすめです。

Banana Pi BPI-SM9 PORTS（IOボードのポート面）
参考：Banana Pi Official Shop 商品ページ

IOボードは、I/Oが下端に集約される設計に見えます。ケースのI/O開口設計がしやすいタイプで、写真ベースではUSB Type-AやRJ45、USB-Cらしき端子が確認できます。

その他

電源・熱

電源入力は要注意です。公式製品ページではDC 5V、公式DocsではDC 12Vの表記があり、条件が揃いません。 モジュール単体と開発キット（IOボード）のどちらの条件を書いているかで変わる可能性があるため、購入するSKUと合わせて確認してください。

冷却については、公式Getting Startedにファン端子（JP4：GND/12V/TACH/PWM）のピン定義が掲載されています。連続推論やケース組み込みでは、ここが逃げ道になります。

ネットワークとポート

GbEは、公式製品ページが1ポート表記、公式Docsが2ポート表記です。2ポート必須の用途（ルータ・ゲートウェイ・小型NASなど）で検討する場合は、SKU（SM9 IOまたはセット）とI/O写真で現物確認するのが安全です。

GPIO

公式Getting Startedに40ピンGPIOヘッダの説明があり、GPIOは3.3Vがデフォルト、5Vは電源ピンとして扱う旨の注意書きがあります。外部機器接続前に電圧レベルを確認し、必要ならレベル変換を前提にしましょう。

OS・ソフトウェア

公式DocsにはUbuntu 22.04やLinux 5.10 + Qt 5.15の記載があります。ただし、配布イメージのファイル名・版数・更新頻度まで含めた運用情報は未確認です。

まとめ

BPI-SM9は、BM1688の最大16 TOPS@INT8表記と、映像解析寄りの説明がセットで出てくるAIコアモジュールです。コアモジュール＋IOボード構成なので、試作から組み込みまでの道筋は作りやすそうですね。

向いているのは、映像入力を前提にしたエッジ推論（監視・検知・解析）を、専用機としてまとめたい人。逆に、電源やサイズ、GbEポート数など仕様の突き合わせが面倒だと感じる人には向きません。ここは買う前に詰めるべきポイントです。

価格は公式ショップで、SKU選択（Core board/SM9 IO/セット）と価格例が確認できます。価格と在庫は変動します。

販売元価格（参考）
公式ショップ$152.00〜（SKU・構成による）
